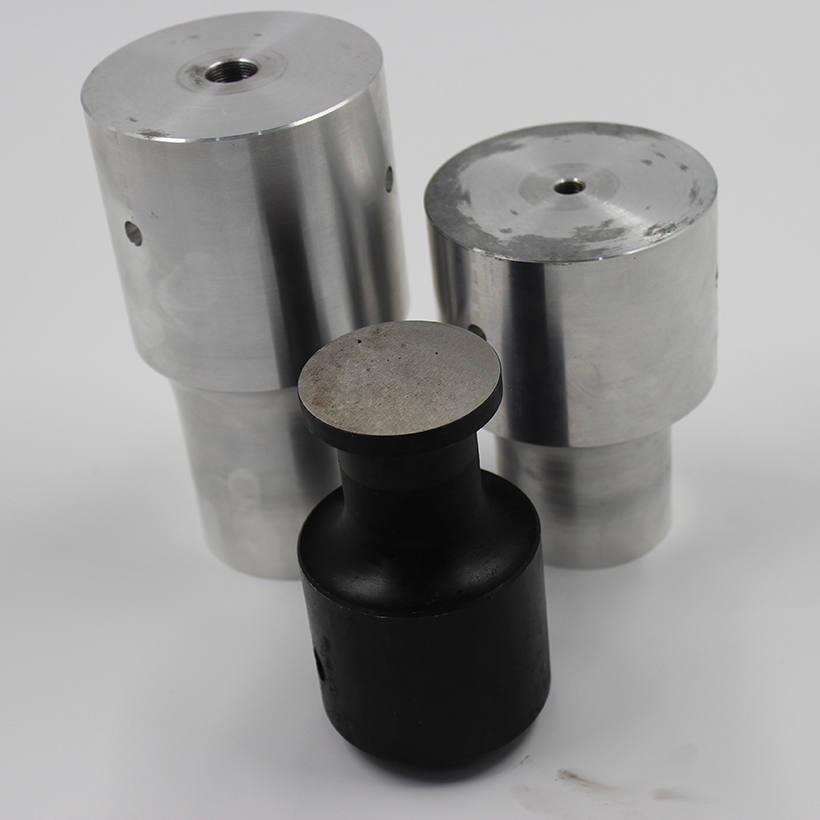

目前一般使用的超声波振动系统为λ/2共振系统，即半波长共振系统，故超声波‍模具设计亦皆以λ/2为设计基准，可作1λ、1λ/2、2λ、2λ2、、、。理论上在系统功率能推动焊头的条件下，只要是λ/2的倍数都可设计焊头， 因此我们 亦可称此种焊头为λ/2共振焊头。

   超声波模具频率测试方法

 A、阻抗分析仪

         超声波模头装置于振动子或振动部组之上，将输出线连接于阻抗分析仪，再设定频率范围搜寻，波形良好者即为谐振频率。在阻抗分析仪测试频率，可以很精确的看出焊头的频率及振态；且其搜寻频率范围可设定，对于新研发的超声波焊头，在初测频率时无法判断超声波焊头形状及高度，可帮助设计者了解超声波焊头的振态及频率，故是焊头的研展测试不可或缺的测试手段。

 B、信号产生＋计频器

     超声波模头装置于振动子或振动部组之上，将输出线连接于信号产生器 ，在信号产生器上搜寻焊头的谐振频率，寻至最小电压时计频器所示频率，即为焊头的谐振频率。以此方式测试焊头可避免超声波焊头因制作过程中，频率或谐振点偏离太多，制作中即造成超声波焊头的损坏。

 C、HORN  CHECK＋计频器

    超声波焊头装置于振动子或振动部组之上，将输出线连接于HORN CHECK，调整HORN  CHECK之调频铁粉芯，寻至最小电压时计频器所示之频率，即为超声波焊头的谐振频率。

 D、超声波焊接机＋频率计

     将频率计接收信号线夹于振动线外皮，直接在超声波焊接机测频率，调至机台发振箱之电压表、电流表最小时，计频器所示之频率，即为超声波焊头的谐振频率。

     其它的频率测试方法还很多，如敲击超声波焊头以音响接收器接收，配合计频仪器亦可测得超声波焊头的频率、、、等。频率测试时除要熟悉测试仪器的特性及操作要领，经验判断亦是非常重要，尤其对于超声波模具本身尺寸，或几何体结构已先天不良时更须谨慎，否则常会发生误判谐振频率的错误。
